Apple 1

"byte into Apple"
Version portable grand luxe!Ce micro-ordinateur est l'aboutissement d'un rêve de Woz. Etudiant, il ne disposait pas de grandes ressources financières mais il élabora les plans et le Basic de l'Apple sur le papier. Membre du HCC, il fît la connaissance de Jobs a qui il montra son projet. Jobs fût vraiment intéressé mais la conception et la réalisation ne se fît pas sans mal.
En 1977, l'Apple 1 alimenta quelques rayons de magasins d'informatique. Dans le coffret qui renfermait l'ordinateur, Steve & Stevens auraient presque pu ajouter un tournevis, une scie et quelques planches en bois car à première vue il manquait des morceaux: pas de boîtier ni même de clavier et de lecteur de K7!
La lecture du manuel de mise en route n'était que de dix pages environ. Après un peu de bricolage et un branchement sur deux transformateurs électriques(5 & 12 Volts), on pouvait s'émerveiller car l'Apple 1 était un vrai ordinateur: Les 4 ou 8 Ko de mémoire vive suffisaient bien pour concevoir des logiciels en Basic et le processeur MOS 6502 était plutôt rapide. Afin de vérifier le bon fonctionnement de l'ensemble, un programme de test était livré. La mémoire vive était composée de RAM dynamiques au lieu de RAM statiques qui était moins performantes, plus encombrantes et pourtant plus répandue à cette époque.
Côté interfaces, ce micro-ordinateur fût peu fournis. Un connecteur sur la carte mère permettait l'insertion d'un contrôleur de K7 plutôt rapide pour l'époque:1500 bits par secondes et non coûteux. Un second connecteur devait permettre l'Apple 1 de recevoir des extensions mémoire jusqu'à 65 Ko mais, à ma connaissance, il ne fût pas utilisé.
666.66$ était un prix d'achat fort raisonnable par rapport aux autres micro-ordinateurs livrés en Kit et souvent architecturé autour d'un Intel 8080. Il était même possible de lui brancher un classique lecteur de K7 et un TV standard au lieu des télétypes habituels.
Le prix de 666.66$ n'a aucun lien avec le chiffre du Diable comme certains purent penser, il fût choisi parce que Jobs voulait le vendre 777.77$ afin de leur porter chance mais ce prix était trop élevé au goût de Woz alors ils retirèrent un 1 à tous les chiffres.
Près de deux cent Apple 1 furent vendus avec succès.
De nos jour, il est presque impossible de se le procurer: Apple proposa à ses clients de le reprendre contre l'achat d'un Apple ][ à un prix très attractif et les rares possesseurs de Apple 1 sont des collectionneurs qui ne le vendraient pour rien au monde (je les comprend...).



Caractéristiques Techniques

Processeur MOS 6502 8 bits à 1,023 Mhz
Ram 4 ou 8 Ko DRAM extensible jusqu'à 65 Ko
Rom 256 bits
Vidéo
Intégrée à la CM
40 X 24 Monochrome avec Scrolling automatique(!)
mode texte uniquement / Caractères à matrice 5X7 pixels
1 Ko de VRAM
Stockage Magnétophone en option
Interfaces Connecteur clavier 16 broches
Interface K7 (option)
1 Slot d'extension inutilisé à ma connaissance...
1 sortie vidéo composite
OS/ Logiciels Livrés
APPLE Basic livré sur K7
Divers utilitaires et jeux
Capacité Sonore aucune (!)
Clavier A la norme ASCII Majuscule en option
Ecran TV ou moniteur en option
Périphériques

Sortie / Prix Avril 1976 666.66$
Fin 1977
Côte d'occasion peu importe il doit être introuvable

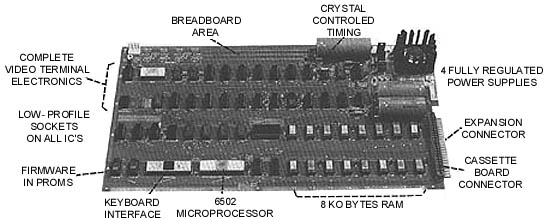

Carte mère de l'Apple 1



Publicité faite sur l'Apple 1

(J'ai pu voir cette publicité à plusieurs reprise sur le Net mais sa taille était toujours très réduite et son texte, par ce fait, était difficile à lire. Je l'ai donc ré-écrite en format 'texte' pour vous éviter une grave fatigue oculaire et un mal de crâne garantis ! )

Apple Introduces the First Low Cost Microcomputer System with a

Video Terminal and 8K Bytes of RAM on a Single PC Card.

   The Apple Computer. A truly complete microcomputer system on a single PC board. Based on the MOS Technology 6502 micro- processor, the Apple also has a built-in video terminal and sockets for 8K bytes of onboard RAM memory. With the addition of a keyboard and video monitor, you'll have an extremely powerful computer system that can be used for anything from developing programs to playing games or running BASIC.
   Combining the computer, video terminal and dynamic memory on a single board has resulted in a large reduction in chip count, which means more reliability and lowered cost. Since the Apple comes fully assembled, tested & burned-in and has a complete power supply on-board, initial set-up is essentially "hassle-free" and you can be running within minutes. At $666.66 (including 4K bytes RAM!) it opens many new possibilities for users and systems manufacturers.

You Don't Need an Expensive Teletype.
Using the built-in video terminal and keyboard interface, you avoid all the expense, noise and mantenance associated with a teletype. And the Apple video terminal is six times faster than a teletype, which means more throughput and less waiting. The Apple connects directly to a video monitor (or home TV with an in- expensive RF modulator) and dis- plays 960 easy to read characters in 24 rows of 40 characters per line with automatic scrolling. The video display section contains its own 1K bytes of memory, so all the RAM memory is available for user programs. And the

 Keyboard Interface lets you use almost any ASCII-encoded keyboard.
   The Apple Computer makes it possible for many people with limited budgets to step up to a video terminal as an I/O device for their computer.

No More Switches,
No MoreLights
   Compared to switches and LED's, a video terminal can dis- play vast amounts of information simultaneously. The Apple video terminal can display the contents of 192 memory locations at once on the screen. And the fimrware in PROMS enables you to enter,display and debug programs (all in hex) from the keyboard, ren- dering a front panel unnecessary. The firmware also allows your programs to print characters on the display, and since you'll be looking at letters and numbers instead of just LED's, the door is open to all kinds of alphanumeric software (i.e., Games and BASIC).

8K Bytes RAM in 16 Chips!
The Apple Computer uses the new 16-pin 4K dynamic memory chips. They are faster and take 1/4 the space and power of even the low power 2102's (the memory chip that everyone else uses). That means 8K bytes in sixteen chips. It also means no more 28 amp power supplies.    The system is fully expandable to 65K via an edge connector which carries both the address and data busses, power supplies and all timing signals. All dy- namic memory refreshing for both on and off-board memory is done automatically. Also, the Apple Computer can be upgraded to use the 16K chips when they become availa-

 ble. That's 32K bytes on-board RAM in 16 IC's --the equivalent of 256 2102's!

A little Cassette Board that Works!
Unlike many other cassette boards on the marketplace,ours works every timeIt plugs directly into the upright connector on the mainboard and stands only 2" tall.And since it is very fast (1500 bits per second), you can read or write 4 K bytes in about 20 seconds.All timing is done in software, witch results in crystal-controlled accuracy and uniformity from unit to unit.
unlike some other cassette interfaces witch requires an expensive tape recorder, the Apple Cassette Interface works reliably with almost any audio-grade cassette recorder.

Softwares
A tape of APPLE BASIC is inclued free with the Cassette Interface.Apple Basic features immediate error message and fast execution, and let's you program in a highter level language immediately and without added cost.Also avialable now are a dis-assembler and many games, with many software packages,(including a macro assembler) in the works.And since our philosophy is to provide software for our machines free or at minimal cost, you won't be continually paying for access to this growing software library.
The Apple Computer is in stock al almost all major computer stores.(if your local computer store doesn't carry our products, encourage them or write us direct).Dealer inquiries invited.

Byte into an Apple ................. $666.66*
* Includes 4 Ko bytes RAM

APPLE Computer Compagny -770 Welch rd., Palo Atlt, CA 94304 - (415) 326-4248

Traduction:(En construction)

L'ordinateur Apple. Un vrai micro-ordinateur complet sur une seule carte basée autour du microprocesseur MOS Technology 6502. L'Apple a aussi un terminal vidéo intégré et des supports sur carte mère pour 8 Ko de RAM. En ajoutant un clavier ainsi qu'un moniteur, vous obtiendrez un système informatique puissant qui pourra être utilisé dans beaucoup de domaines comme le développement de programmes, jouer ou bien exécuter le BASIC.
Combiner l'ordinateur, la vidéo et la mémoire dynamique sur une seule carte a permis une réduction importante du nombre de composants, ce qui signifie plus de précision et une réduction du coût.
Comme l'Apple est livré entièrement assemblé, testé et qu'il a une alimentation électrique, l'installation est essentiellement sans soucis et vous pouvez l'utiliser en quelques minutes. Au prix de 666.66$ (incluant 4 Ko de RAM!), il ouvre de nouvelles possibilités aux utilisateurs et aux fabricants de systèmes.
Vous n'avez pas besoin d'un télétype onéreux.
Utilisant un circuit vidéo intégré et une interface pour clavier, vous évitez toute dépense, bruit et maintenance liée au télétype. Et la vidéo dur l'Apple est six fois plus rapide qu'un télétype, ce qui signifie plus de débit et moins d'attente. L'Apple se connecte directement sur un moniteur (ou un télévision doté d'un modulateur HF) et affiche 960 caractères lisibles en 24 lignes de 40 caractères avec un scrolling automatique. L'affichage dispose de sa propre mémoire vive de 1 Ko, donc toute la RAM est disponible pour les programmes. L'interface du clavier vous permet d'utiliser la plupart des claviers à la norme ASCII. L'ordinateur Apple permet aux personnes à budget limité ... (en construction)


"Apple 1" présenté au Festival LaVillette Numérique 2002.

Même modèle présenté avec son moniteur (fixé par les pattes en métal)
