Voici le célèbre joystick de Konix, transformé pour fonctionner avec le matériel Exelvision. J'ai réalisé cette conversion car je n'ai jamais pu me faire aux joysticks originaux, trop peu ergonomiques, trop peu précis à mon goût pour être utilisés. Commençons par une photographie du résultat final:
Voici un éclaté du joystick...
La transformation, étape par étape:
- Démonter un joystick Exelvision (ici le modèle orange).
- Conserver les deux PCB reliés entre eux ainsi que la petite fenêtre infrarouge en plastique. Virer tout le reste.
- Poser la fenêtre infrarouge sur un gabarit arrondi d'un diamètre d'environ 10 cm et resistant à la chaleur. A l'aide d'un sèche-cheveux ou d'un décaper thermique, ramollir la fenêtre pour lui donner une forme incurvée. L'arrondi devra être équivalent à celui de la face avant du joystick. Prendre soin de ne pas surchauffer le plastique, il risquerait de trop fondre et de se déformer.
- Démonter le joystick Speedking, peu importe le modèle (Atari, MSX ou autre). Dans le cas d'une version à deux boutons de tir, les deux switches seront reliés ensemble car un joystick Exelvision ne gère qu'un seul bouton de tir.
- Dessouder les fils qui relient le PCB du joystick à la prise DB 9 broches.
- Au niveau du trou réservé au passage de câble: faire une découpe sur chaque deux demi-coques qui, réunies, permettront de loger la fenêtre infrarouge.
- Dessouder la nappe qui relient le deux PCB du joystick Exelvision et ne conserver que le PCB contenant l'électronique de gestion IR.
- Souder un fil électrique sur la rangée de broches n°1,2,4,5,6 et 8 situées à droite de la carte (broche n°1 en haut)
- Scier le PCB comme indiqué sur le schéma.
- Repérer les trois pistes coupées, préparer trois fils de 5 cm , relier les pistes coupées à l'aide de ces fils et de façon a rétablir la liaison entre les deux parties de PCB qui ont été sectionnées.
- Dessouder les deux diodes IR, redresser les pattes et les ressouder à 1mm du PCB.
- Positionnez les deux PCB comme je l'ai fait ( voir photographies ci-dessous) sur le boitier des micro-switches. Il vous sera nécessaire de rogner certains angles de chaque PCB afin qu'ils se logent parfaitement (voir le schéma, à droite). A l'aide d'une mini-perceuse, faites des trous sur les PCB qui serviront à leur fixation sur le boitier. Utiliser des vis courtes, car une fois visées, elle ne doivront pas entrer en contact avec les pièces contenues dans le boitier de micro-switches.
- Une fois les deux PCB bien fixés, il reste à câbler les six fils du PCB d'Exelvision sur la rangée de points de soudures du PCB du Speedking et au mini PCB du switch de Tir.
L'assignation des broches de la carte du Speedking pouvant varier d'un modèle à l'autre, voici ce qu'il doit être réalisé:
Broche n°1 du PCB Speedking -> Masse du mini PCB du switch de Tir
Broche n°2 du PCB Speedking -> broche n°1 du PCB Exelvision
Broche n°3 du PCB Speedking -> broche n°4 du PCB Exelvision
Broche n°4 du PCB Speedking -> broche n°8 du PCB Exelvision
Broche n°5 du PCB Speedking -> broche n°2 du PCB Exelvision
Broche n°6 du PCB Speedking -> broche n°6 du PCB Exelvision
Second point de soudure du mini PCB du switch de Tir -> broche n°5 du PCB Exelvision
Note:
PCB joystick coté soudures: Numérotation des broches n°1 à n°6 -> de gauche à droite.
PCB Exelvision coté composants: Numérotation des point de soudure du connecteur n°1 à n°10 -> de haut en bas.
Il ne reste plus qu'à placer tout ce petit monde dans le Speedking. Connecter et insérer une pile 9V alcaline à l'arrière du joystick. Revisser les deux demi-coques et c'est tout!
...Have fun ^_^

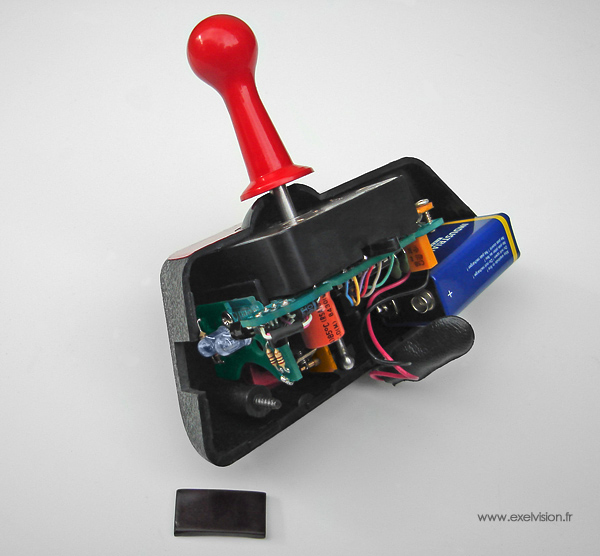

Les entrailles de la bête, une fois toutes les pièces mises en place.
