Dimanche 27 Août: L'émulation donne toujours des signes de faiblesses (remarquées au moment de l'explosion de l'étoile noire) Aussi, je décide de changer à nouveau de configuration. Une oportunité se présente: Je récupère une carte mère ASROCK KS78X flanquée d'un Athlon XP2400+, d'un RAM de 512MO DDR333 et d'un carte graphique Leadtek Winfast 180P. Le signal vidéo est maintenant envoyé sur le moniteur à l'aide d'un boîtier Grand Ultimate 2000. Sous DOS, le jeu est d'une fluidité parfaite!!.. Mais le plaisir est de courte durée car le jeu n'émet aucun son... La carte SoundBlaster PCI128 n'est pas gérée sous DOS dûe à l'impossiblité pour cette carte mère de gérer la fonction NMI. Je me résigne alors à installer MS-Windows 2000. Au final, l'émulation est sans reproche. Le son fonctionne mais il est altéré par une boucle de masse fort audible. Après quelques recherches, j'isole la cause: la méthode d'alimentation de l'ampli son, j'ai utilisé un des connecteurs 5v de l'alimentation ATX. L'ampli son sera alors alimenté par un transformateur secteur séparé.

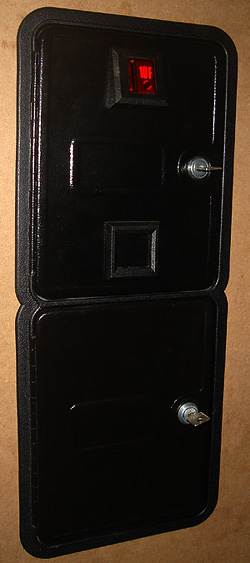

Lundi 28 Août: je fais l'acquisition d'une Coin Door, elle est en configuration simple joueur donc parfaite pour le Cockpit! Elle est un peu cabossée, le premier travail consiste à la redresser. Le monnayeur est absent mais cela n'a pas d'importance: la borne fonctionnera sans insérer de monnaie. Je perce une ouverture dans le Cockpit afin d'y loger la porte, je remplace l'ampoule 24-30v de la porte par une ampoule 12v, installe un switch derrière la butée du bouton poussoir. Ce switch est cablé sur le bouton gauche de la souris, il simulera l'insersion d'une pièce de monnaie sous Mame. J'installe le bouton de Marche/Arrêt sur la porte.
Mercredi 30 Août: La création d'un fichier Batch exécute l'émulation de "Star Wars" dès le démarrage de Windows et éteint immédiatement l'ordinateur dès que l'on quitte le jeu. Pour cette dernière fonctionnalité, j'ai recâblé le switch du bouton droit de la souris sur un bouton poussoir que j'ai installé près du bouton Marche/Arrêt de la borne. La borne peut maintenant se passer d'un clavier pour fonctionner.
Jeudi 31 Août: La souris se voit dépecée de sa carapace, son CI est plaqué sur le support de monnayeur. Les derniers réglages sont placés: MS-Windows 2000 n'affiche plus aucun message ni logo au démarrage et l'extinction du système... et c'est bien mieux ainsi :o)
EDIT du Samedi 09 Septembre: Un bonne ventilation de la borne est essentielle pour les éléments électriques qu'elle contient . Il sera bon de pouvoir la contrôler aisément, sans à devoir accéder au BIOS pour vérifier la rotation du ventilateur de CPU et sans à devoir démonter les panneaux supérieurs pour accéder aux ventilateur de moniteur. Aussi, je confectionne un sytème d'alerte en cas de disfonctionnement.Je récupére deux cartes dont la fonction est d'émettre un signal sonore fort lorsqu'un ventileur connecté dessus rencontre un problème (plus de rotation des ailettes, ou en rotation anormalement faible). L'une des cartes gére le connecteur du ventilateur de CPU. Je n'utilise que ses fils +12v (rouge) et masse (noir) et déconnecte le troisième car la fonction tachomètre ne sera plus utilisée. Le seconde carte alimente le ventilateur du moniteur, pour des raisons de nuisance sonore, cette ventilation sera controlée par un interrupteur Marche/Arrêt; En température ambiante normale, la borne est correctement refroidie sans l'apport de ce ventilateur. Ce dernier pourra toutefois être actionné en cas de fortes chaleurs estivales.
Les deux cartes sont installées sur un support en aluminium. Je perce des trous de fixation pour les cartes, l'interrupteur, le passage des LED temoins et la fixation du support sur la borne.
Jeudi 28 Décembre: Le convertisseur VGA>TV est sympathique mais ne me satisfait plus. Je désire plus en encore. Je rêve d'une image d'un grande stablilité, aux couleurs bien saturées. Je me tourne alors vers une carte de référence: L'Ultimarc Arcade 9200, cette carte génère un signal vidéo RVB directement en 15Khz! Un vrai bonheur.
