Lundi 17 Avril: Voila, tout est prêt pour la réalisation "en dur", du moins pour la conception dans les grandes lignes (assemblage des sous éléments, emplacement des tasseaux et des points de fixation! Les plans en tête, je peux (enfin!) passer à la pratique, à commencer par acheter le bois et passer à la découpe des sous éléments!
Jeudi 20 Avril: Les premières plaques de bois arrivent à la maison: Panneaux latéraux avants : Deux planches en MDF de 18mm : 141cm X 111cm
Panneaux latéraux arrières : Une planche en MDF de 18mm : 120cm X 90 cm
Panneau de socle : Une planche en Contre plaqué de 18mm : 60,5cm X 141cm
Les quatre panneaux frontaux: Une planche de MDF de 15mm de 2m de long (les mesures de panneaux seront faites une fois les panneaux latéraux montés et les tasseaux de fixation installés.
Vendredi 21 Avril: Je réalise le tracé et la découpe d'un panneau latéral avant.
Samedi 22 Avril: Je réalise le tracé et la découpe d'un panneau latéral arrière.
Dimanche 23 Avril: A l'aide des
panneaux découpés, je découpe les seconds panneaux avants et arrières. Les deux panneaux frontaux sont découpés eux aussi. je pré-assemble tous les sous-éléments prédécoupés pour vérifier leur alignement et la justesse de la symétrie .... tout se tient, je peux continuer! :o) Demain, j'irai à nouveau acheter des planches de bois et quelques tasseaux.
LA STRUCTURE
DU COCKPIT

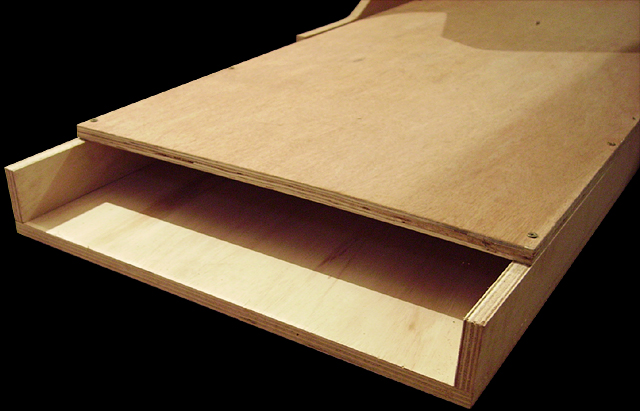

Lundi 24 Avril: Deux planches de 7,1cm de hauteur sont fixées le long du panneau de socle inférieur, à chaque extrémités. C'est sur ces dernières que commencent la fixation des deux panneaux avant latéraux. Une fois le tout bien fixé, j'appose le panneau de socle supérieur.
Je n'ai pas jugé utile d'installer deux barres de renfort centrales comme sur la borne originale, le contreplaqué choisi pour le socle étant fort épais. Je verrai bien à l'usage...
Les connaisseurs remarqueront aussi que le panneau de droite ne présente pas de trou pour l'installation de la Coindoor. Comme la borne n'est qu'au début de sa réalisation, je remet à plus tard, la réalisation de tout ce qui a trait au monnayeur.
Je pense que les roulettes vont me gêner pour la suite de la construction, je les installerai par conséquent lors de la finalisation du Cockpit.
