Dimanche 7 Mai: Découpe d’un premier arceau dans du MDF de 18 mm. Chaque arceau du Cockpit original semble être réalisé en deux pièces aux formes indentiques plaquées ensembles: L’une de ces pièces est évidée (pour loger les SideArts), l’autre totalement pleine. Dans le même matériaux que celui des arceaux, je confection une pièce en “U” pour la partie prolongeant les panneaux supérieurs et située au dessus du tableau de bord, c’est sur cette dernière que repose l’arceau à l’avant de la borne.
Jeudi 11 Mai: Une fois mis en place, et malgré toute mes précautions, les quatre arceaux révèlent des différences de coupe... légères certes mais bien réelles. Il va donc falloir ajuster à la ponceuse. Je peux ensuite percer les trous de fixation avec les panneaux latéraux avant et arrière de la borne. L’ensemble est fermement fixé, une barre de renfort située entre les arceaux de droite et de gauche viendra rigidifier la structure. Je peux maintenant adoucir leurs arrêtes des arceaux.

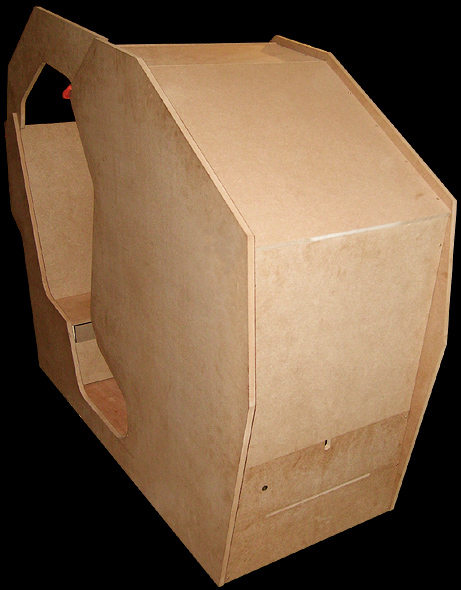

Voila qui termine la construction du “fuselage” du Cockpit !
Mercredi 3 Mai: Avant d'avancer plus loin, j'aimerais être sûr qu'à ce stade de la construction, je n'ai pas commis d'erreurs de mesures et de découpes...car si tel n'est pas la cas, l'arceau découpé d'après les côtes du plan risque de ne pas s'emboiter parfaitement avec l'avant et l'arrière du Cockpit réunis. Aussi, je réalise un arceau dans du carton fort épais. Il s’emboitera après quelques corrections...

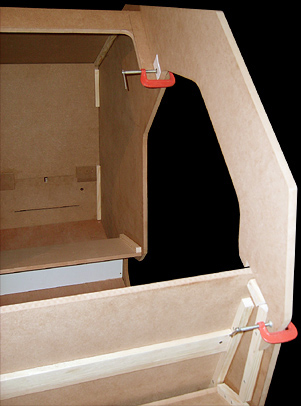

Le premier arceau n’est pas fixé à ce stade, il me servira de gabarit pour les prochains: il me faudra encouper trois autres strictement identiques et évider deux d’entre eux... Mais comment? Car la découpe devant se faire avec un angle de sciage non supporté par la semelle de ma scie sauteuse :’(
Mardi 9 Mai: Tracé et découpe d’un deuxieme arceau . Tracé des deux supports de la canopé.
Mercredi 10 Mai: Découpe du troisième arceau.
